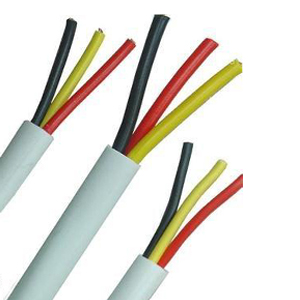

- 產品名稱：礦用通信電纜（礦用通信電纜）MHYV電纜
- 添加時間：2017-10-25 17:42:30
- 推薦度：
介紹：
礦用通信電纜（礦用通信電纜）－mhyv電纜 命名代號：煤礦用通信電纜……MH(HU)銅質線芯……省略聚乙稀絕緣……Y鋁—聚乙烯粘結護層……A聚乙烯內護套……省略鋼絲編織鎧裝……B藍阻燃聚氯乙烯護套……V鋼絲鎧裝藍阻燃聚氯乙烯外護套……32
礦用通信電纜那主要型號、名稱、規格及其用途：
型 號 | 名 稱 | 結構 | 用途 | |
對數 | 線 芯 | |||
MHYV（HUYV) | 礦用聚乙烯絕緣、阻燃聚氯乙烯護套通信電纜 | 2-5 | 7/0.28 | 用于平巷、斜巷及機電硐室 |
MHJYV(HUJYV) | 礦用聚乙烯絕緣、阻燃聚氯乙烯護套加強型通信電纜 | 2-5 | 7/0.28 (三鋼四銅) | 用于平巷、斜巷，有較好的抗拉強度 |
MHYBV(HUYBV) | 礦用聚乙烯絕緣、鍍鋅鋼絲編織鎧裝、阻燃聚氯乙烯護套通信電纜 | 5-50 | 1/0.8 | 用于機械沖擊較高的平巷、斜巷 |
MHYAV(HUYAV) | 礦用聚乙烯絕緣、鋁/聚乙烯粘結護層、阻燃聚氯乙烯護套通信電纜 | 10-100 | 1/0.8 1/1.0 | 用于較潮濕的斜井和平巷作通信線 |
MHYA32(HUYA32) | 礦用聚乙烯絕緣、鋁/聚乙烯粘結護層、鍍鋅鋼絲鎧裝、阻燃聚氯乙烯護套通信電纜 | 10-100 | 1/0.8 1/1.0 | 用于煤礦豎井或斜井作通信線 |
礦用信號電纜主要電氣性能:
項目 | 單位 | MHYV | MHJYV | MHYBV,MHYAV,MHYA32 | |
7/0.28 | 7/0.28 | 1/0.8 | 1/1.0 | ||
+20℃導線直流電阻 | Ω/km | ≤45 | ≤73 | ≤36.7 | ≤25.8 |
固有衰減(800~1000HZ） | dB/km | ≤1.1 | ≤1.30 | ≤0.95 | ≤0.7 |
+20℃導線絕緣電阻 | MΩ.km | ≥3000 | |||
線對工作電容（800~1000HZ） | uF/km | ≤0.06 | |||
遠端串音衰減（800~1000HZ） | dB/km | ≥70 | |||
電感（800~1000HZ） | mH/km | ≤800 | |||
耐交流工頻電壓 | - | 1.5KV/1min通過 | |||
電流電阻差 | - | ≤環阻的2% | |||
工作條件:
- 電纜使用環境溫度-40℃ ~ +50℃
- 電纜敷設溫度≥-10℃
- 在25℃時的溫度≤95%
- 電纜敷設時彎曲半徑：
MHYV型電纜≥ 10倍電纜外徑
其余型號電纜≥15倍電纜外徑礦用通信電纜外徑
規格
對數×根數×導體直徑MHYV(HUYV)MHYJV(HUJYV)1×2×7/0.287.17.14×1×7/0.287.37.35×2×7/0.2811.311.310×2×7/0.28--規格
對數×根數×導體直徑MHYBV(HUYBV)MHYAV(HUYAV)MHYA32(HUYA32)3×2×0.8-14-5×2×0.815.3161810×2×0.817.618.52220×2×0.821.4202430×2×0.825.5252650×2×0.830.2293380×2×0.8-3639
