執(zhí)行標準
Q/VAHS 28-2006
用途
　本產(chǎn)品具有耐高低溫、耐潮濕、耐老化、耐腐蝕、抗輻射等特點,適用于絕緣電機、電器引接線等。
使用條件
(1) 長期允許工作溫度范圍：-60～+180℃
(2) 安裝***小彎曲半徑：不小于電纜外徑的10倍。
型號及名稱

型 號	名 稱	主要用途

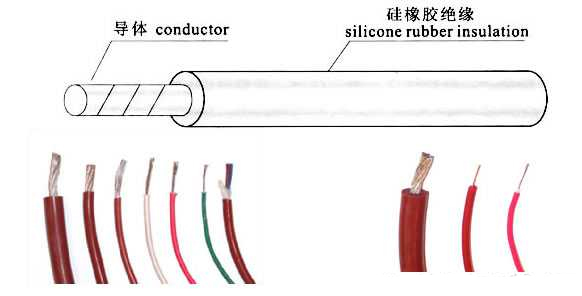

JG、JHXG	硅橡膠絕緣引接線	用于1140V及以下的F級，H級絕緣電機和電器引接線
JGG	硅橡膠絕緣高壓引接線	用于6000V-10000V之間的絕緣電機、電器用引接線

導體標稱截面mm2	絕緣標稱外徑mm				成品重量kg/km				20℃時導體電阻不大于Ω/km
	JG、JHXG		JGG		JG、JHXG		JGG
	500V	1000V	6000V	10000V	500V	1000V	6000V	10000V
0.75	3.2	3.6	5.8	6.8	15.4	18.1	38.8	51.4	26.7
1	3.3	3.7	5.9	6.9	18.3	21.1	42.6	55.5	20.0
1.5	3.6	4.0	6.2	7.6	23.6	26.7	49.4	68.9	13.7
2	-	-	6.9	7.9	-	-	62.1	77.0	9.48
2.5	4.1	4.5	7.3	8.5	33.7	37.2	70.3	89.3	8.21
4	5.0	5.4	8.2	9.0	53.6	57.8	96.3	110.2	5.09
6	6.0	64	9.6	10.4	76.1	81.1	132.8	149.0	3.39
10	7.6	7.8	10.8	11.6	130.6	133.7	190.2	208.4	1.95
16	8.7	9.1	12.3	13.1	183.6	191.1	260.3	280.9	1.24
25	10.6	11.0	13.8	14.6	279.4	288.1	358.1	381.0	0.795
35	12.8	13.2	16.0	16.8	391.7	402.2	485.1	511.7	0.565
50	15.1	15.5	17.9	18.7	551.8	564.1	645.0	674.5	0.393
70	16.5	16.9	19.7	20.5	749.9	763.4	867.0	899.5	0.277
95	18.9	19.3	21.7	22.5	982.6	998.0	1097.5	1133.2	0.210
120	20.8	21.2	24.4	26.4	1232.5	1249.5	1396.9	1499.6	0.164
150	23.7	24.1	27.3	293	1532.8	1552.1	1718.0	1832.6	0.132
185	25.1	25.5	29.3	31.3	1842.1	1862.6	2073.0	2195.5	0.108
240	28.5	28.9	32.9	34.9	2435.2	2435.2	2685.1	2822.1	0.0871
